CloudEngine S5731S-S系列交换机
产品概述
CloudEngine S5731S-S 系列交换机是华为公司推出的新一代千兆接入交换机，基于华为公司统一的 VRP（Versatile Routing Platform）软件平台，具有增强的三层特性，简易的运行维护，智能 iStack 堆叠，灵活的以太组网，成熟的 IPv6 特性等特点，广泛应用于企业园区接入和汇聚、数据中心接入等多种应用场景。
产品型号和外观
CloudEngine S5731S-S 系列交换机包括如下款型：
|
产品外观 |
描述 |
|

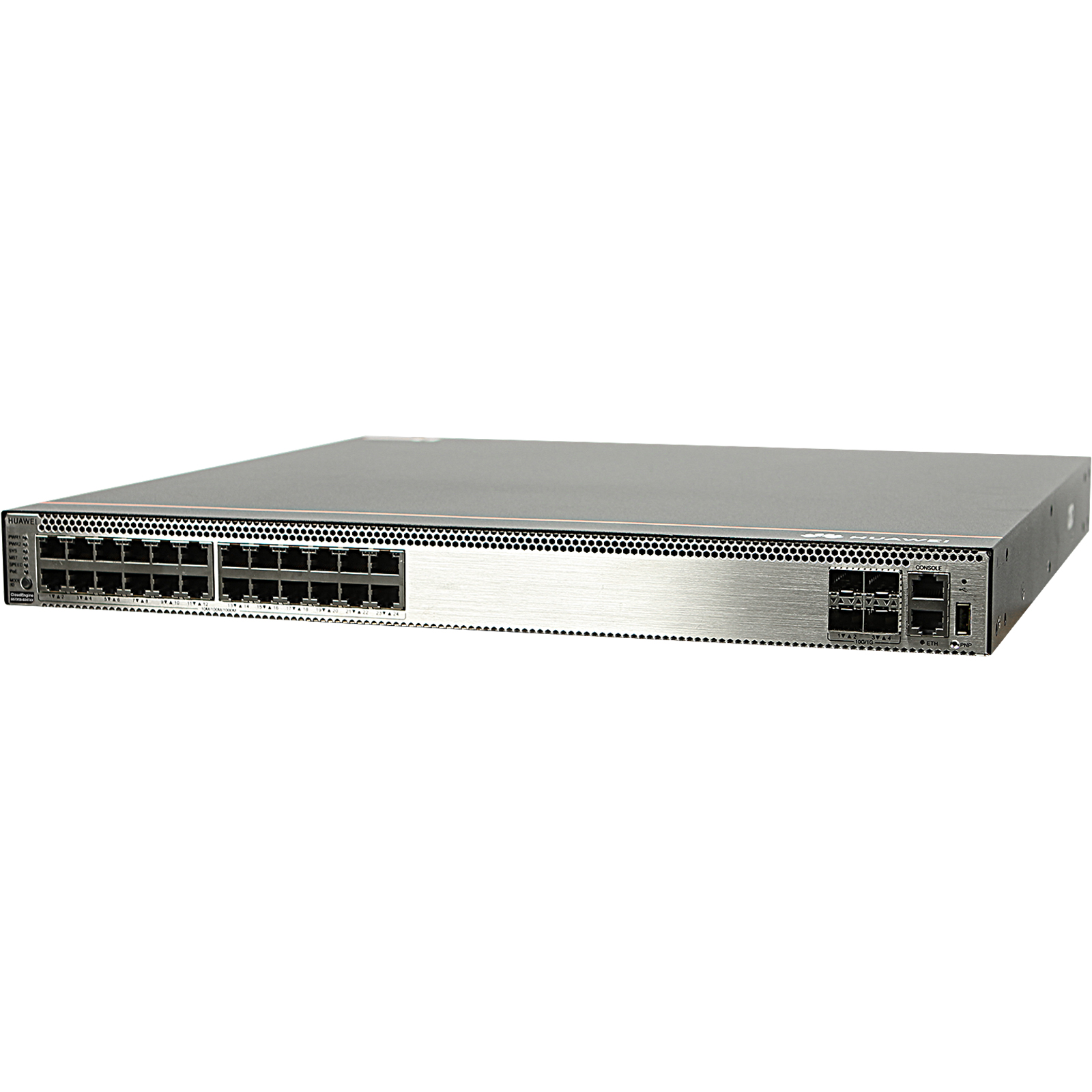

CloudEngine S5731S-S24T4X-A |
l 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ l 支持 1+1 电源备份，设备默认带一个 150W 交流电源模块 l 包转发率：108/126Mpps l 交换容量：672Gbps/6.72Tbps |
|
CloudEngine S5731S-S24P4X-A |
l 24 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ l 支持 1+1 电源备份，设备默认带一个 1000W 交流电源模块 l PoE+ l 包转发率：108/126Mpps l 交换容量：672Gbps/6.72Tbps |
|
CloudEngine S5731S-S32ST4X-A |
l 24 个千兆 SFP，8 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ l 支持 1+1 电源备份，设备默认带一个 150W 交流电源模块 l 包转发率：120/138Mpps l 交换容量：672Gbps/6.72Tbps |
|
产品外观 |
描述 |
|
CloudEngine S5731S-S32ST4X-A1 |
l 24 个千兆 SFP，8 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ l 内置 AC 电源 l 包转发率：120/138Mpps l 交换容量：672Gbps/6.72Tbps |
|

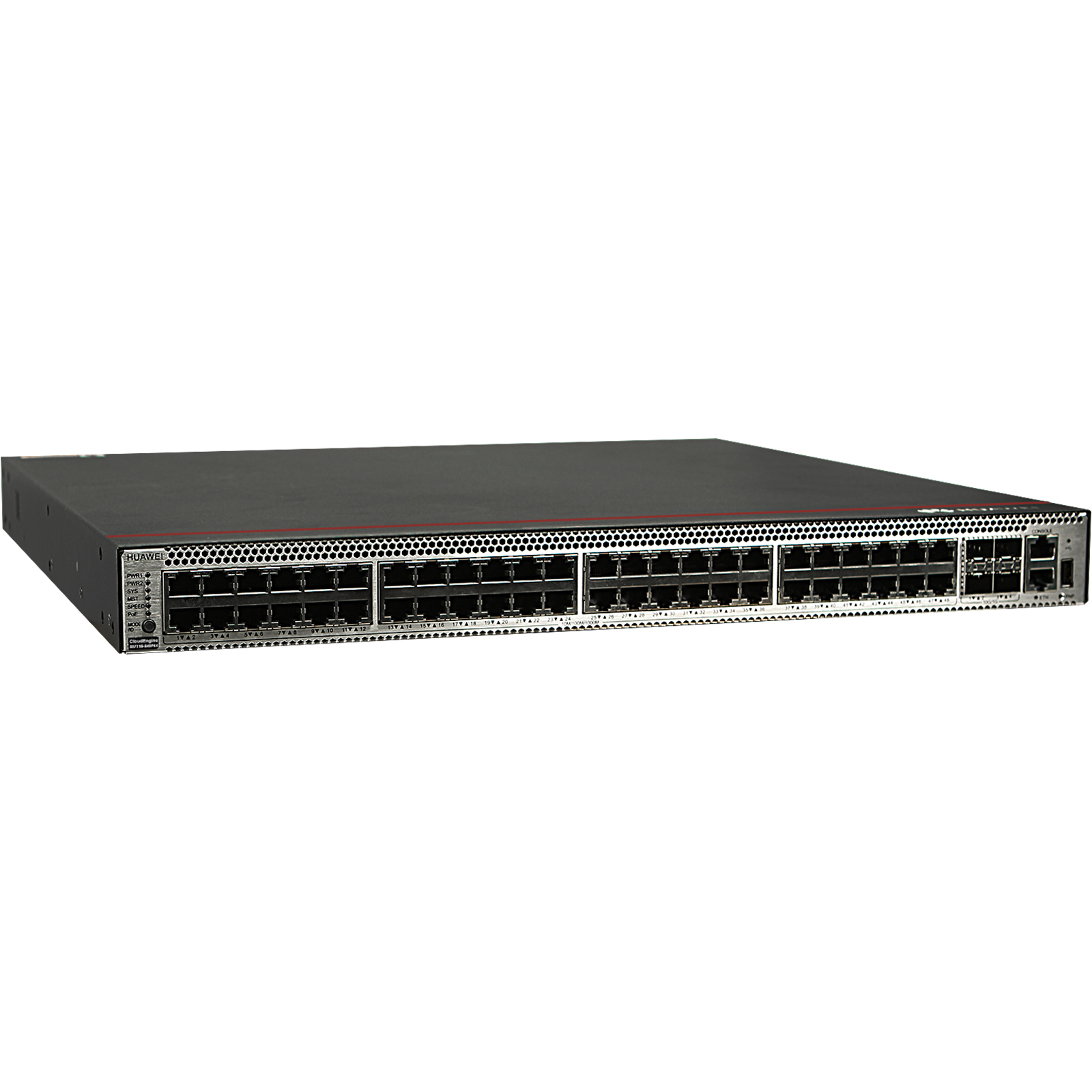

CloudEngine S5731S-S48T4X-A |
l 48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ l 支持 1+1 电源备份，设备默认带一个 150W 交流电源模块 l 包转发率：144/166Mpps l 交换容量：672Gbps/6.72Tbps |
|
CloudEngine S5731S-S48P4X-A |
l 48 个 10/100/1000Base-T 以太网端口，4 个万兆 SFP+ l 支持 1+1 电源备份，设备默认带一个 1000W 交流电源模块 l PoE+ l 包转发率：144/166Mpps l 交换容量：672Gbps/6.72Tbps |
|

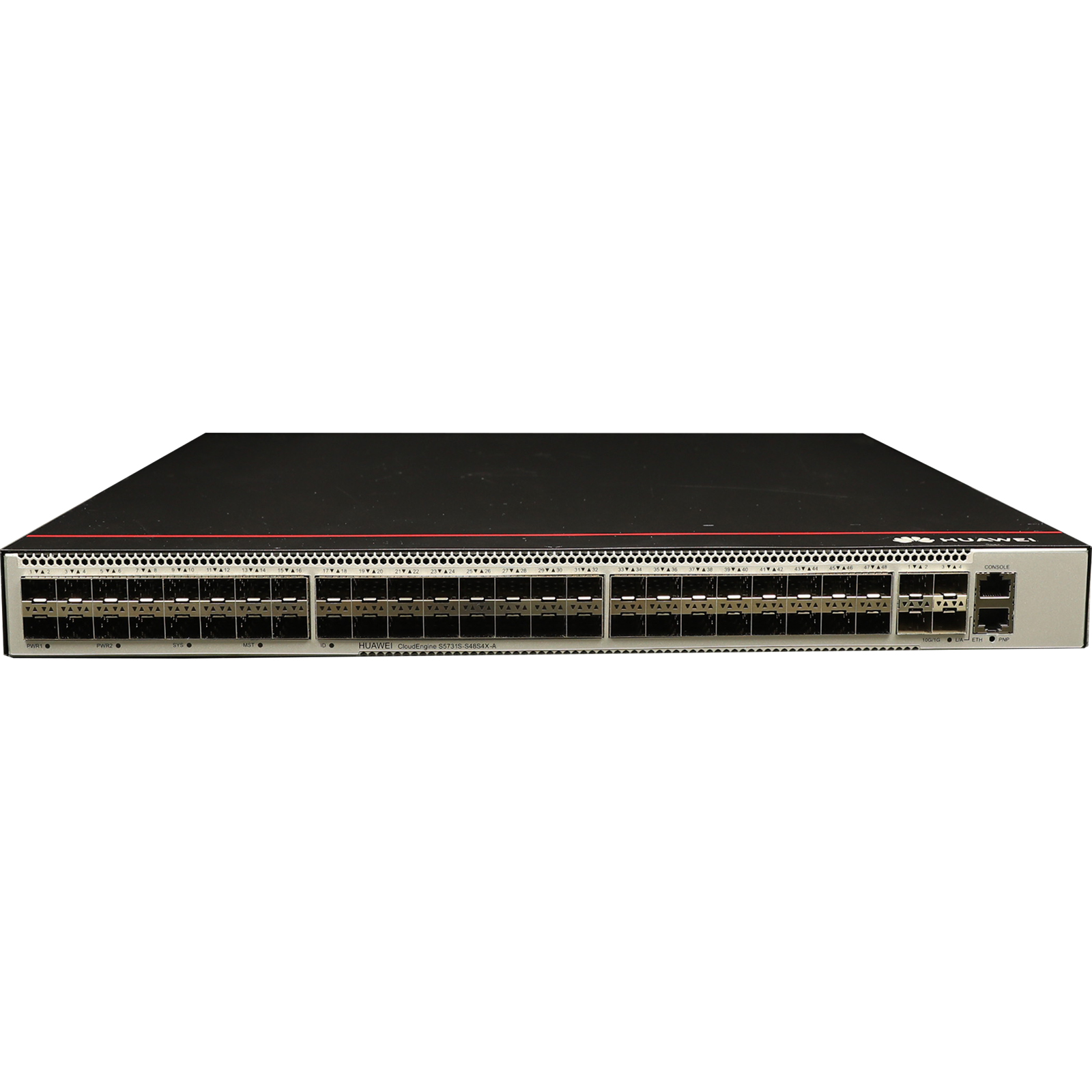

CloudEngine S5731S-S48S4X-A |
l 48 个千兆 SFP，4 个万兆 SFP+ l 支持 1+1 电源备份，设备默认带一个 150W 交流电源模块 l 包转发率：144/166Mpps l 交换容量：672Gbps/6.72Tbps |
|
CloudEngine S5731S-S48S4X-A1 |
l 48 个千兆 SFP，4 个万兆 SFP+ l 内置 AC 电源 l 包转发率：144/166Mpps l 交换容量：672Gbps/6.72Tbps |
l 该系列交换机支持完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
l 该系列交换机增强支持 OSPF、ISIS、BGP、VRRP 等三层特性，满足企业接入、汇聚业务承载要求，支持更加丰富的语音、视频和数据应用。
l 该系列交换机支持 MAC 认证、802.1x 认证、Portal 认证，实现用户策略（VLAN、QoS、ACL）的动态下发。
l 通过建立和维护 DHCP Snooping 绑定表，该系列交换机支持对不符合绑定表项的非法报文直接丢弃。利用 DHCP Snooping 的信任端口特性，还可以保证 DHCP 服务器的合法性。
l 该系列交换机支持 ARP 表项严格学习功能，可以防止因 ARP 欺骗攻击导致正常用户无法上网。
l 该系列交换机支持可插拔双电源模块，实现 1+1 冗余备份。
l 该系列交换机支持 SmartLink 功能。通过多条链路接入到多台汇聚交换机上，SmartLink 实现了上行链路的备份，极大地提升了接入侧设备的可靠性。
l 该系列交换机支持完善的以太 OAM（IEEE 802.3ah/802.1ag），用于快速检测链路故障。
l 该系列交换机基于成熟稳定的 VRP 平台，支持 IPv4/IPv6 双协议栈、IPv6 路由协议 RIPng、IPv6 over IPv4 隧道（手工隧道/6to4 隧道/ISATAP 隧道）。
l 该系列交换机既可以部署在纯 IPv4 或 IPv6 网络，也可以部署在 IPv4 与 IPv6 共存的网络，充分满足网络从 IPv4 向 IPv6 过渡的需求。
l 该系列交换机支持智能 iStack 堆叠，将多台支持堆叠特性的交换机组合在一起，最大可将 9 台物理交换机从逻辑上虚拟为一台交换机。
l iStack 堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。
l iStack 提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。
l iStack 简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。
l 永久 PoE：交换机重启时（如软件版本升级时重启），对下挂 PD 设备供电不会中断，保证交换机重启过程中 PD 不掉电，实现 PoE 供电零中断。
l 智能升级极大地简化了设备升级操作，使得客户自主升级版本成为可能，极大地降低了客户的维护成本。另外，借助 HOUP
l 通过华为云管理平台可对该系列交换机进行云端配置、监控、巡检等，减少现场的部署和运维人力投入，从而降低网络
l 该系列交换机同时支持云管理和本地管理两种模式，可以根据需求在两种模式中切换，实现平滑演进的同时保护客户投资。
|
l 交流输入（150W AC）：100-240V AC；50/60Hz |
l 交流输入（150W AC）：100-240V AC；50/60Hz |
|||
|
l 交流输入（150W AC）：90-264V AC；47Hz-63Hz |
（600W/1000W PoE AC）：90-290V AC； 45Hz-65Hz |
l 交流输入（150W AC）：90-264V AC；47Hz-63Hz |
|
项目 |
CloudEngine S5731S-S24T4X-A |
CloudEngine S5731S-S24P4X-A |
CloudEngine S5731S-S48T4X-A |
CloudEngine S5731S-S48P4X-A |
|
|
l 直流输入（180W DC）：-38.4~ -72V DC l 直流输入（1000W DC）：-38.4~ -72V DC |
PoE DC）：-38.4~ - 72V DC |
证） l 直流输入（180W DC）：-38.4~ -72V DC l 直流输入（1000W DC）：-38.4~ -72V DC |
PoE DC）：-38.4~ - 72V DC |
|
最大功耗 |
114W |
l 不带 PoE：121W l 带 PoE：977W （PoE：720W） |
124W |
l 不带 PoE：132W l 带 PoE：1750W （PoE：1440W） |
|
噪声 |
l 常温声功率： 57.5dB(A) l 高温声功率： 70.9dB(A) l 常温声压：47.5dB(A) |
l 常温声功率： 62.3dB(A) l 高温声功率： 71.8dB(A) l 常温声压：52.8dB(A) |
l 常温声功率： 57.5dB(A) l 高温声功率： 70.9dB(A) l 常温声压： 47.5dB(A) |
l 常温声功率： 62.3dB(A) l 高温声功率： 71.8dB(A) l 常温声压： 52.8dB(A) |
|
工作温度 |
-5℃～45℃ |
-5℃～45℃ |
-5℃～45℃ |
-5℃～45℃ |
|
存储温度 |
-40℃～70℃ |
-40℃～70℃ |
-40℃～70℃ |
-40℃～70℃ |
|
相对湿度 |
5%～95%（无凝露） |
5%～95%（无凝露） |
5%～95%（无凝露） |
5%～95%（无凝露） |
|
业务口防雷 |
共模±6kV |
共模±6kV |
共模±6kV |
共模±6kV |
|
电源口防雷 |
l AC 电源口：差模 ±6kV，共模±6kV l DC 电源口：差模 ±2kV，共模±4kV |
l AC 电源口：差模 ±6kV，共模±6kV l DC 电源口：差模 ±2kV，共模±4kV |
l AC 电源口：差模 ±6kV，共模±6kV l DC 电源口：差模 ±2kV，共模±4kV |
l AC 电源口：差模 ±6kV，共模±6kV l DC 电源口：差模 ±2kV，共模±4kV |
|
散热方式 |
风冷散热，智能调速，风扇可插拔 |
风冷散热，智能调速，风扇可插拔 |
风冷散热，智能调速，风扇可插拔 |
风冷散热，智能调速，风扇可插拔 |
|
项目 |
CloudEngine S5731S-S32ST4X-A |
CloudEngine S5731S-S32ST4X-A1 |
CloudEngine S5731S-S48S4X-A |
CloudEngine S5731S-S48S4X-A1 |
|
位：mm） |
|
|
|
|
|
机箱高度 |
1U |
1U |
1U |
1U |
|
满配重量 （含包材） |
7.35 kg |
4.02 kg |
7.51 kg |
4.69 kg |
|
电源类型 |
l 150W AC 电源 l 600W AC 电源 l 180W DC 电源 l 1000W DC 电源 |
内置 AC |
l 150W AC 电源 l 600W AC 电源 l 180W DC 电源 l 1000W DC 电源 |
内置 AC 电源 |
|
额定电压 |
l 交流输入（150W AC）：100-240V AC；50/60Hz l 交流输入（600W AC）：100-240V AC；50/60Hz l 直流输入（180W DC）：-48~ -60V DC l 直流输入（1000W DC）：-48~ -60V DC |
l 交流输入：100-240V AC；50/60Hz l 高压直流输入：240V DC |
l 交流输入（150W AC）：100-240V AC；50/60Hz l 交流输入（600W AC）：100-240V AC；50/60Hz l 直流输入（180W DC）：-48~ -60V DC l 直流输入（1000W DC）：-48~ -60V DC |
l 交流输入：100- 240V AC；50/60Hz l 高压直流输入：240V DC |
|
最大电压 |
l 交流输入（150W AC）：90-264V AC；47Hz-63Hz l 交流输入（600W AC）：90-290V AC；45Hz-65Hz l 高压直流输入（600W AC）：190-290V DC （满足 240V 高压直流认证） l 直流输入（180W DC）：-38.4~ -72V DC l 直流输入（1000W DC）：-38.4~ -72V DC |
l 交流输入：90-264V AC；47Hz-63Hz l 直流输入：190-290V DC（满足 240V 高压直流认证） |
l 交流输入（150W AC）：90-264V AC；47Hz-63Hz l 交流输入（600W AC）：90-290V AC；45Hz-65Hz l 高压直流输入 （600W AC）：190- 290V DC（满足 240V 高压直流认证） l 直流输入（180W DC）：-38.4~ -72V DC l 直流输入（1000W DC）：-38.4~ -72V DC |
l 交流输入：90-264V AC；47Hz-63Hz l 直流输入：190- 290V DC（满足 240V 高压直流认证） |
|
最大功耗 |
120 W |
94 W |
142 W |
121 W |
|
项目 |
CloudEngine S5731S-S32ST4X-A |
CloudEngine S5731S-S32ST4X-A1 |
CloudEngine S5731S-S48S4X-A |
CloudEngine S5731S-S48S4X-A1 |
|
噪声 |
l 常温声功率： 45.47dB(A) l 高温声功率：73.74 dB(A) l 常温声压：31.79 dB(A) |
l 常温声功率：41.42 dB(A) l 高温声功率：72.07 dB(A) l 常温声压：27.74 dB(A) |
l 常温声功率：45.47 dB(A) l 高温声功率：73.74 dB(A) l 常温声压：31.79 dB(A) |
l 常温声功率：41.42 dB(A) l 高温声功率：72.07 dB(A) l 常温声压：27.74 dB(A) |
|
工作温度 |
-5℃～45℃ |
-5℃～45℃ |
-5℃～45℃ |
-5℃～45℃ |
|
存储温度 |
-40℃～70℃ |
-40℃～70℃ |
-40℃～70℃ |
-40℃～70℃ |
|
相对湿度 |
5%～95%（无凝露） |
5%～95%（无凝露） |
5%～95%（无凝露） |
5%～95%（无凝露） |
|
业务口防雷 |
±7kV |
±7kV |
NA |
NA |
|
电源口防雷 |
l AC 电源口：差模 ±6kV，共模±6kV l DC 电源口：差模 ±2kV，共模±4kV |
差模±6kV，共模±6kV |
l AC 电源口：差模 ±6kV，共模±6kV l DC 电源口：差模 ±2kV，共模±4kV |
差模±6kV，共模±6kV |
|
散热方式 |
风冷散热，智能调速 |
风冷散热，智能调速 |
风冷散热，智能调速 |
风冷散热，智能调速 |
|
项目 |
CloudEngine S5731S-S24T4X- A1 |
CloudEngine S5731S-S48T4X-A1 |
|
|
AC；45Hz-65Hz l 高压直流输入（600W AC）：190- 290V DC（满足 240V 高压直流认证） |
AC；45Hz-65Hz l 高压直流输入（600W AC）：190- 290V DC（满足 240V 高压直流认证） |
|
最大功耗 |
114W |
124W |
|
噪声 |
l 常温声功率：57.5dB(A) l 高温声功率：70.9dB(A) l 常温声压：47.5dB(A) |
l 常温声功率：57.5dB(A) l 高温声功率：70.9dB(A) l 常温声压：47.5dB(A) |
|
工作温度 |
-5℃～45℃ |
-5℃～45℃ |
|
存储温度 |
-40℃～70℃ |
-40℃～70℃ |
|
相对湿度 |
5%～95%（无凝露） |
5%～95%（无凝露） |
|
业务口防雷 |
共模±6kV |
共模±6kV |
|
电源口防雷 |
l AC 电源口：差模±6kV，共模±6kV l DC 电源口：差模±2kV，共模±4kV |
l AC 电源口：差模±6kV，共模±6kV l DC 电源口：差模±2kV，共模±4kV |
|
散热方式 |
风冷散热，智能调速，风扇可插拔 |
风冷散热，智能调速，风扇可插拔 |
|
特性 |
特性描述 |
|
术 |
支持 SmartLink 树型拓朴和 SmartLink 多实例，提供主备链路的毫秒级保护 |
|
支持智能以太保护 SEP 协议 |
|
|
支持 ERPS 以太环保护协议（G.8032） |
|
|
支持 BFD For OSPF/ISIS/VRRP/PIM 协议 |
|
|
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）协议 |
|
|
支持 BPDU 保护、根保护和环回保护 |
|
|
IP 路由 |
静态路由、RIP v1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略 |
|
支持最大 16K FIBv4 表项 |
|
|
支持最大 8K FIBv6 表项 |
|
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
|
LNP 链路类型协商协议（和 DTP 相似功能） |
|
|
VCMP VLAN 集中管理协议（和 VTP 相似功能） |
|
|
IPv6 特性 |
支持 ND，最大支持 4K ND 表项 |
|
支持 PMTU |
|
|
支持 IPv6 Ping、IPv6 Tracert、IPv6 Telnet |
|
|
支持基于源 IPv6 地址、目的 IPv6 地址、四层端口、协议类型等 ACL |
|
|
支持 MLD v1/v2 snooping（Multicast Listener Discovery snooping） |
|
|
支持子接口配置 IPv6 地址，支持 VRRP6、DHCPv6、L3VPN 等 |
|
|
组播 |
支持 IGMP v1/v2/v3 Snooping 和快速离开机制 |
|
支持 VLAN 内组播转发和组播多 VLAN 复制 |
|
|
支持捆绑端口的组播负载分担 |
|
|
支持可控组播 |
|
|
支持基于端口的组播流量统计 |
|
|
支持 IGMP v1/v2/v3、PIM-SM、PIM-DM、PIM-SSM |
|
|
支持 MSDP |
|
|
支持 MVPN |
|
|
QoS/ACL |
支持对端口入方向、出方向进行速率限制 |
|
支持报文重定向 |
|
|
支持基于端口的流量监管，支持双速三色 CAR 功能 |
|
特性 |
特性描述 |
|
|
每端口支持 8 个队列 |
|
支持 DRR、SP、DRR+SP 队列调度算法 |
|
|
支持 WRED |
|
|
支持报文的 802.1p 和 DSCP 优先级重新标记 |
|
|
支持 L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源 MAC 地址、目的 MAC 地址、源 IP 地址、目的 IP 地址、TCP/UDP 协议源/目的端口号、协议、VLAN 的包过滤功能 |
|
|
支持基于队列限速和端口整形的功能 |
|
|
安全特性 |
用户分级管理和口令保护 |
|
支持防止 DOS、ARP 攻击功能、ICMP 防攻击 |
|
|
支持 IP、MAC、端口、VLAN 的组合绑定 |
|
|
支持端口隔离、端口安全、Sticky MAC |
|
|
支持 MFF |
|
|
支持黑洞 MAC 地址 |
|
|
支持 MAC 地址学习数目限制 |
|
|
支持 IEEE 802.1X 认证，支持单端口最大用户数限制 |
|
|
支持 AAA 认证，支持 Radius、HWTACACS 等多种方式 |
|
|
支持 NAC 功能 |
|
|
支持 SSH V2.0 |
|
|
支持 HTTPS |
|
|
支持 CPU 保护功能 |
|
|
支持黑名单和白名单 |
|
|
支持对 ND、DHCPv6、MLD 等 IPv6 协议报文进行攻击溯源和惩罚 |
|
|
支持安全启动 |
|
|
支持 IPSec 对管理报文加密 |
|
|
支持 ECA |
|
|
支持安全诱捕 |
|
|
可靠性 |
支持 LACP |
|
支持 E-Trunk |
|
|
支持以太网 OAM 802.3ah 和 802.1ag |
|
特性 |
特性描述 |
|
|
支持 ITU-Y.1731 |
|
支持 DLDP |
|
|
支持 LLDP |
|
|
支持 BFD for BGP/IS-IS/OSPF/静态路由等 |
|
|
超级虚拟交换网 （SVF） |
支持 2 层 Client 架构 |
|
支持配置 AS 交换机 IGMP-Snooping、端口的最大接入用户数 |
|
|
支持 AS 独立配置模式，Parent 设备上可以配置模板不支持的业务 |
|
|
支持与第三方厂商混合组网管理 |
|
|
支持作为 SVF Client |
|
|
iPCA 质量感知 |
支持直接对业务报文标记以获得丢包数量和丢包率的实时统计 |
|
支持网络级和设备级丢包数量和丢包率统计 |
|
|
TWAMP |
支持双向的 IP 链路性能测试 |
|
支持双向时延、单向丢包率、单向抖动等指标的性能测量 |
|
|
管理和维护 |
智能 iStack 堆叠，最大支持 9 台设备堆叠 |
|
支持 SNMPv1/v2c/v3 |
|
|
支持 RMON |
|
|
支持应用识别 |
|
|
支持网管系统、支持 WEB 网管特性 |
|
|
支持系统日志、分级告警 |
|
|
支持 GVRP 协议 |
|
|
支持 MUX VLAN 功能 |
|
|
支持 NetStream |
|
|
支持智能运维 |

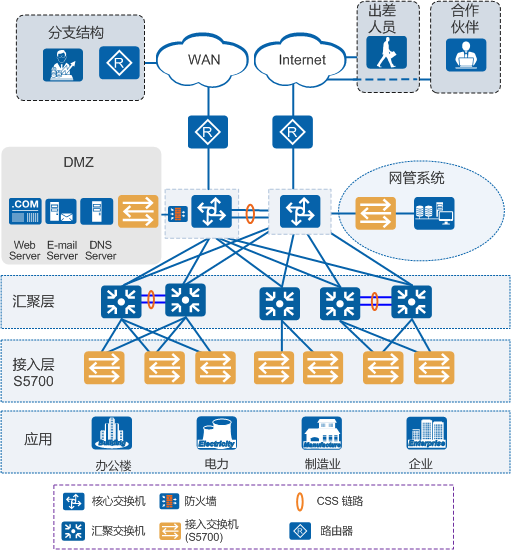

大型企业园区应用场景
l CloudEngine S5731S-S 提供丰富的终端安全管理特性，支持 PoE、Voice VLAN、Qos 等功能，可以轻松的提供多样化的桌面接入功能，实现千兆到桌面的高性能网络。
l CloudEngine S5731S-S 提供丰富的安全特性，在接入设备上实现 ARP 安全、IP 安全、IP 源防攻击等安全措施，支持
NAC、ACL 等用户访问控制策略，将用户安全控制在网络终端。
l CloudEngine S5731S-S 提供链路聚合特性，支持 LACP 协议，可以为服务器提供多条链路接入，实现链路带宽提升和链路备份。
l CloudEngine S5731S-S 支持 EasyOperation、U 盘开局等部署特性，可以快速部署设备，方便管理。
中小型企业园区应用场景
CloudEngine S5731S-S 可以部署在企业园区网络的汇聚层，为用户组建高性能，融合多业务，高可靠的企业网络。
在企业网络和园区网中，CloudEngine S5731S-S 通过千兆/百兆接口接入交换机，提供高性能大容量交换，上行通过万兆光口接入核心交换机，构成万兆骨干、百兆到桌面的企业网全网解决方案，满足用户高带宽、多业务的需求。
CloudEngine S5731S-S 提供高可靠性保护方案，可以利用 SEP、RRPP 快速环网实现毫秒级网络快速切换，同时可以通过智能堆叠技术构建堆叠系统，实现分布式转发架构和故障的快速自愈，并且可以在扩展用户端口的同时实现处理性能的同步提升，统一的设备管理，极大简化了网络管理和维护。
小型企业应用场景
除在中大型企业园区作为接入及汇聚设备使用之外，CloudEngine S5731S-S 凭借自身强大的汇聚和路由能力，也可作为核心交换机用于中小型网络中。
CloudEngine S5731S-S 使用智能堆叠技术，可以多台设备互相备份，保障核心设备的高可靠性。支持丰富的用户接入控制策略，用户集中管理，简化配置。
