坤灵 eKitEngine S7700S系列智能路由交换机
华为坤灵eKitEngine S7700S 系列交换机（以下简称“S7700S”）基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能 L2~L4 层交换服务基础上，进一步提供 MPLS VPN、业务流分析、完善的 HQoS 策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段，同时具备超强扩展性和可靠性。S7700S 系列提供 S7703S、S7706S 两种产品形态，通过 CLOS 架构支持不断扩展的交换能力和端口密度。S7700S 作为新一代智能交换机采用了全新的硬件平台，前后及左后风道散热整机架构，提升整机能效比。关键部件冗余设计，降低设备宕机与业务中断风险。创新节能控制芯片，整机智能节电，为网络绿色可持续发展提供领先的解决方案。
|

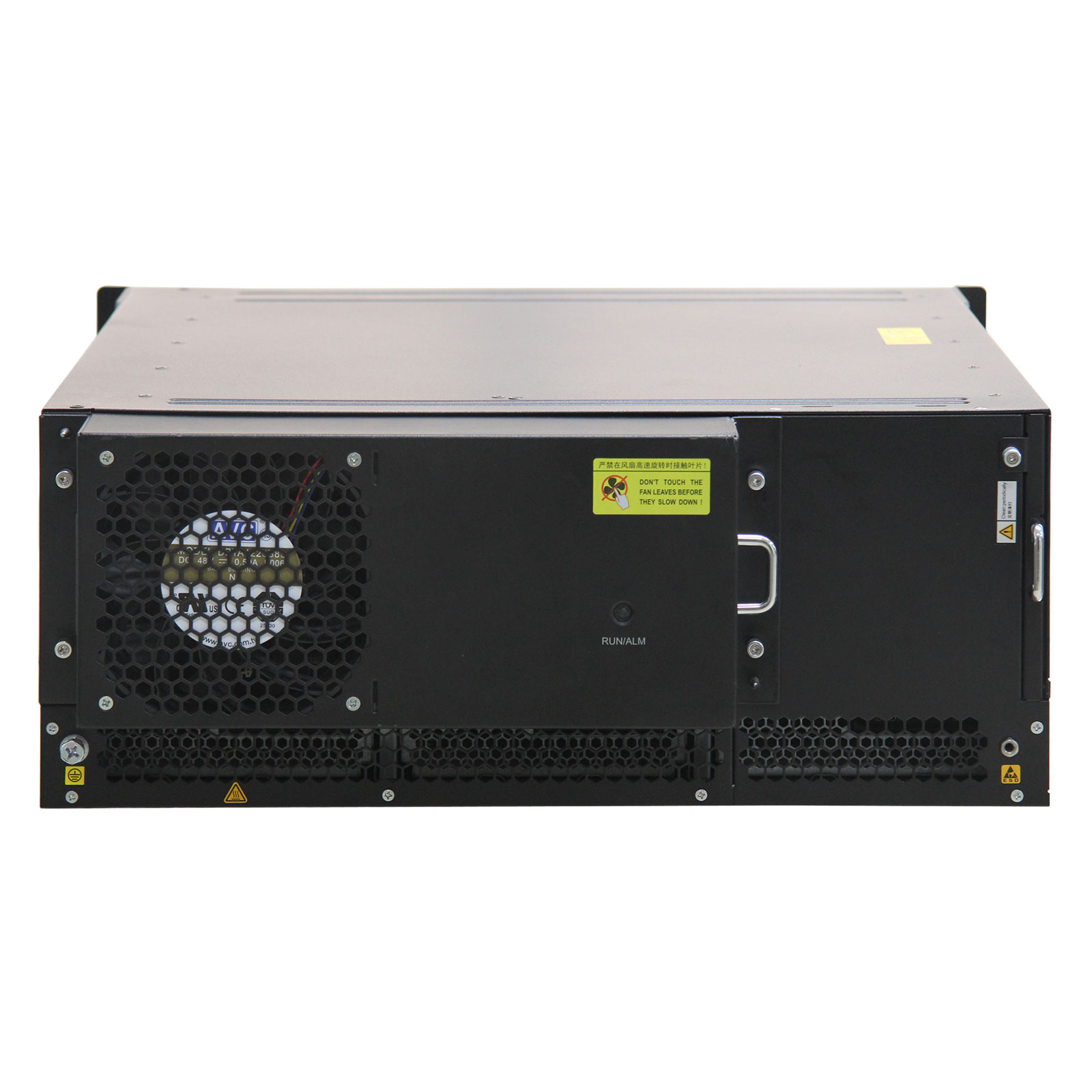

eKitEngine S7703S |

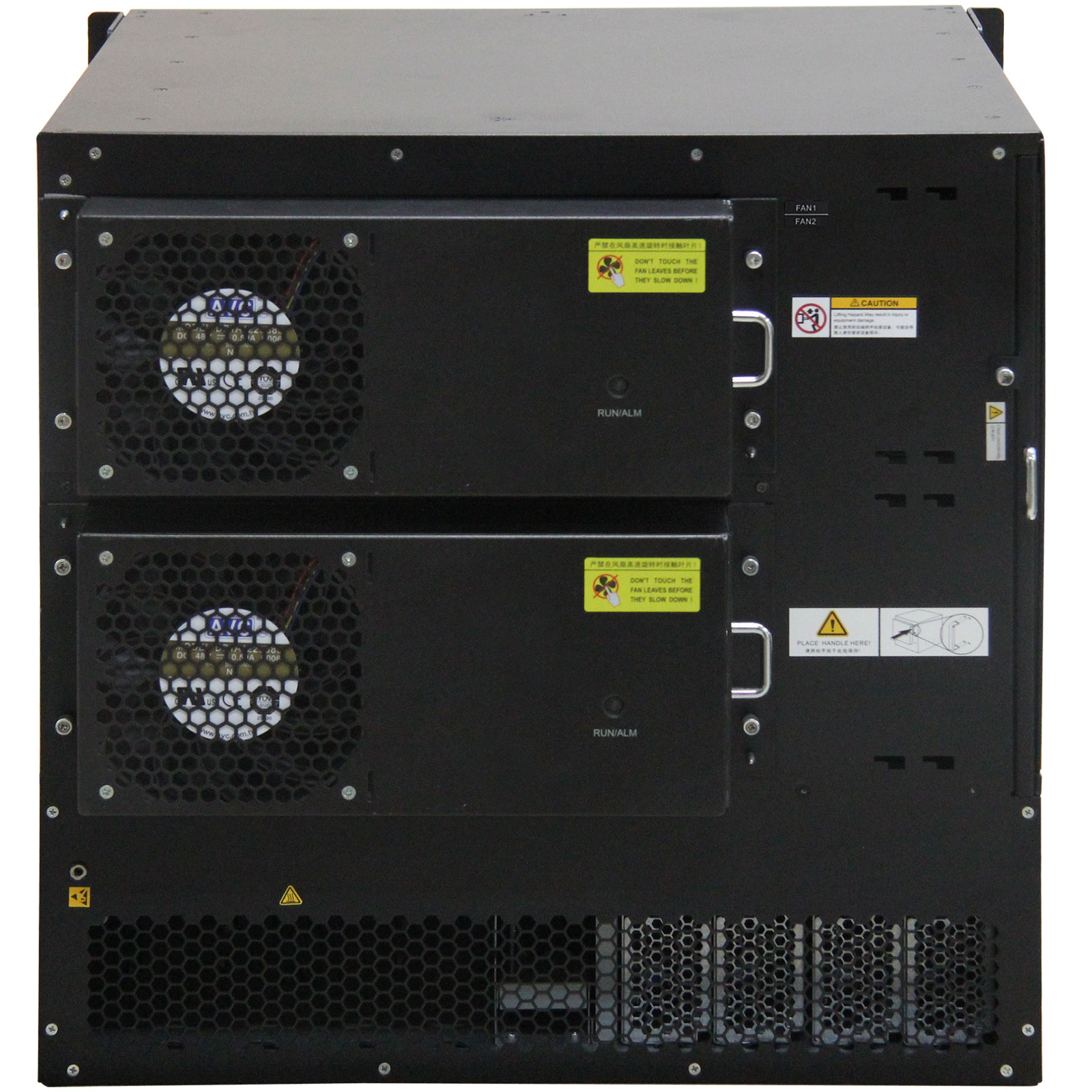

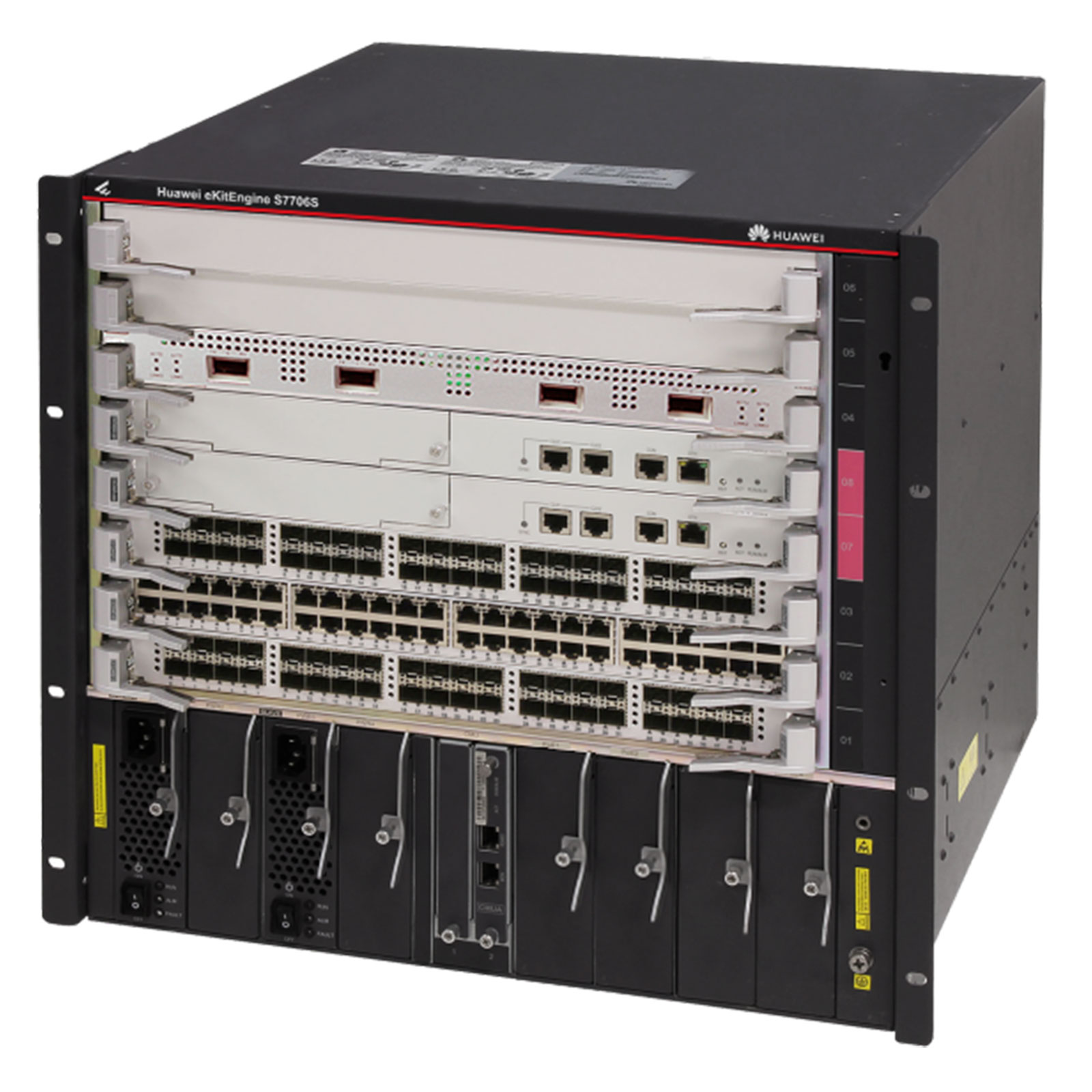

eKitEngine S7706S |
|
|
|
- S7700S 内置高速灵活的以太网络处理器，针对以太网专属设计。凭借其灵活的报文处理及流量控制能力，深入贴近业务，满足现在及未来的各种挑战，助力客户构建弹性扩展的网络。
- S7700S 采用全可编程架构，可以完全自定义流量的转发模式、转发行为和查找算法。通过微码编程实现新业务，客户无需更换新的硬件，快速灵活，6 个月即可上线。
- S7700S 支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持 PPPoE/802.1X/MAC/Portal 等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。
- SVF 2.0 超级虚拟交换网，创新实现不仅将盒式交换机纵向虚拟为框式交换机板卡，而且将 AP 纵向虚拟为框式交换机的端口，使得原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，简化网络管理。
- 1588v2 和同步以太，满足网络设备间的高精度时间同步，相比 GPS 的时间同步方案，提升安全的同时降低成本。
- Service Chain 多业务虚拟化，对网络增值业务处理能力进行虚拟化，从而园区网络可以无差别地利用这些能力，而不受物理位置的约束。
- 超高万兆和 100G 端口密度，单台设备最大支持 288 个 10GE 端口，72个 40GE 端口，36 个100GE 端口，充分满足多媒体视频会议、数据访问等大带宽应用需求。
- 多业务路由交换平台，满足企业接入、汇聚、核心业务承载要求，支持无线、语音、视频和数据应用，为企业提供高可用、低时延、全业务的一体化网络解决方案。
- 支持分布式 L2/L3 MPLS VPN 功能，支持 MPLS、VPLS、分层 VPLS、VLL，满足企业 VPN 等接入需求。
- 完善的二、三层组播协议，支持 PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
- S7700S 具备超越 5 个 9 的高可靠性，主控、电源、风扇框等关键部件采用冗余设计，所有模块均支持热插拔。
- S7700S 采用创新性 CSS 交换网集群技术，克服了业界普遍采用的线卡集群跨框多次交换，交换效率低下的架构难题，同时可以通过跨框链路聚合提高链路的利用率，并消除单点故障。
- S7700S 支持业务口集群技术，普通业务端口可以复用为集群端口，使端口应用更加灵活。
- S7700S 支持快速自愈保护技术 HSR（High-speed Self Recovery），基于华为 ENP 板卡，独家实现端到端 IP MPLS 承载网50ms 倒换保护，进一步提升网络可靠性。
- 专用的故障检测定位子卡，提供硬件 BFD，提供 3.3ms 高精度硬件级以太 OAM 功能，802.3ah、802.1ag 和 ITU-Y.1731标准协议，网络故障发生时能够在第一时间检测所有终端 Session 联通性，图形化网管故障诊断界面，设备节点、链路自动遍历，实现网络快速故障检测与定位。
- 冗余控制引擎间主备无缝切换，设备优雅重启实现 NSF 无中断转发。支持 ISSU 业务运行中软件升级，设备软件升级过程中确保关键业务和服务不中断。
- S7700S 提供硬件组播 QoS 低延时队列，全面满足企业视频业务优先级保障需求，为视频会议、监控等关键业务提供高质量承载保障。
- 创新的优先级调度算法，对传统 QoS 队列调度进行了专门针对企业语音与视频的优化，大幅降低 IP 语音时延、消除视频马赛克，提高用户体验。
- S7700S 软硬件平台均支持 IPv6，取得工信部 IPv6 入网认证和 IPv6 Ready 第二阶段金色认证。
- 支持 IPv4/IPv6 双协议栈，支持多种隧道技术，支持 IPv6 静态路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6 组播，满足IPv6 独立组网和 IPv4/IPv6 混合组网要求。
- S7700S 支持 NetStream 业务分析功能，满足用户对网络流量实时采集、分析需要。
- 支持 NetStream V5/V8/V9 多种报文格式，支持聚合流量模板，减轻网络采集器系统压力，支持实时流量采集、动态报表生成、属性分析、流量异常告警等功能。
- 帮助客户对网络流量进行实时监控、现网设备吞吐分析，为优化网络结构、科学合理扩容提供决策依据。
- S7700S 支持 MACsec，提供逐跳设备的数据安全传输，适用于政府、金融等对数据机密性要求较高的场合。
- 提供完善的 NAC 解决方案，支持 MAC 地址认证、Portal 认证、802.1x 认证、DHCP Snooping 触发认证多种认证方式，有效应对哑终端接入、移动设备接入和集中式 IP 地址分配等多种接入方式的安全挑战，确保企业网络安全。
- 提供 2 级 CPU 保护机制，支持 1K CPU 硬件保护队列，可实现数据和控制的分离处理，防止拒绝服务攻击、非法接入以及控制平面过载等安全威胁，提供业界领先的一体化安全解决方案。
华为 S7700S 支持传统的按特性 License 授权模式和智简网络统一软件包（Huawei IDN one software，以下简称 N1模式）授权模式，N1 模式面向以企业私有云方式部署的智简网络解决方案场景，简化了客户购买、升级软件服务的体验。
|
|
|
|
|
|
项目 |
eKitEngine S7703S |
eKitEngine S7706S |
|
|
支持用户无线优先级到 CAPWAP 隧道优先级的映射 |
|
|
支持基于 VAP 的空口上下行流量限速 |
||
|
支持基于用户的空口上下行流量限速 |
||
|
支持基于 SSID 的 CAR 功能 |
||
|
支持 WLAN 用户 CAR 功能 |
||
|
用户管理 |
支持统一用户管理 |
|
|
支持 PPPoE、802.1X、MAC、Portal 认证方式 |
||
|
支持基于流量和时长计费方式 |
||
|
支持分组分域分时授权方式 |
||
|
VLAN |
支持 4K 个 VLAN |
|
|
支持 Access、Trunk、Hybrid 方式，支持 LNP 链路类型自协商 |
||
|
支持 default VLAN |
||
|
支持 VLAN 交换 |
||
|
支持 QinQ、增强型灵活 QinQ |
||
|
支持基于 MAC 的动态 VLAN 分配 |
||
|
ARP |
支持 ARP Snooping |
|
|
MAC 地址功能 |
支持 MAC 地址自动学习和老化 |
|
|
支持静态、动态、黑洞 MAC 表项 |
||
|
支持源 MAC 地址过滤 |
||
|
支持基于端口和 VLAN 的 MAC 地址学习限制 |
||
|
环网保护技术 |
支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s） |
|
|
支持 SEP 智能保护协议 |
||
|
支持 BPDU 保护、Root 保护、环路保护 |
||
|
支持 BPDU Tunnel |
||
|
支持 ERPS 以太环保护协议（G.8032） |
||
|
IP 路由 |
支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 |
|
|
支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 |
||
|
组播 |
支持 IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping |
|
|
支持 PIM DM、PIM SM、PIM SSM |
||
|
支持 MSDP、MBGP |
||
|
支持用户快速离开机制 |
||
|
项目 |
eKitEngine S7703S |
eKitEngine S7706S |
|
|
支持组播流量控制 |
|
|
支持组播查询器 |
||
|
支持组播协议报文抑制功能 |
||
|
支持组播 CAC |
||
|
支持组播 ACL |
||
|
MPLS |
支持 MPLS 基本功能 |
|
|
支持 MPLS OAM |
||
|
支持 MPLS TE |
||
|
支持 MPLS VPN/VLL/VPLS |
||
|
可靠性 |
支持 LACP、支持跨设备 E-Trunk |
|
|
支持 VRRP、BFD for VRRP |
||
|
支持 BFD for BGP/IS-IS/OSPF/静态路由 |
||
|
支持 NSF、GR for BGP/IS-IS/OSPF/LDP |
||
|
支持 TE FRR、IP FRR |
||
|
支持以太网 OAM 802.3ah 和 802.1ag |
||
|
支持快速自愈保护技术 HSR |
||
|
支持 ITU-Y.1731 |
||
|
支持 DLDP |
||
|
支持运行中软件升级 ISSU |
||
|
支持流遥感（Streaming Telemetry）技术 |
||
|
QoS |
支持基于 Layer2 协议头、Layer3 协议、Layer4 协议、802.1p 优先级等的组合流分类 |
|
|
支持 ACL、CAR、Remark、Schedule 等动作 |
||
|
支持 PQ、WRR、DRR、PQ+WRR、PQ+DRR 等队列调度方式 |
||
|
支持 WRED、尾丢弃等拥塞避免机制 |
||
|
支持 5 级 HQoS |
||
|
支持流量整形 |
||
|
配置与维护 |
支持敏捷零配置部署 |
|
|
支持 Console、Telnet、SSH 等终端服务 |
||
|
支持 SNMP v1/v2c/v3 等网络管理协议 |
||
|
支持通过 FTP、TFTP 方式上载、下载文件 |
||
|
支持 BootROM 升级和远程在线升级 |
||
|
项目 |
eKitEngine S7703S |
eKitEngine S7706S |
|
|
支持热补丁 |
|
|
支持用户操作日志 |
||
|
支持 OPS |
||
|
安全和管理 |
802.1x 认证，Portal 认证 |
|
|
MACSec |
||
|
支持 NAC |
||
|
支持 RADIUS 和 HWTACACS 用户登录认证 |
||
|
命令行分级保护，未授权用户无法侵入 |
||
|
支持防范 DoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击、广播风暴攻击、大流量攻击 |
||
|
支持 1K CPU 通道队列保护 |
||
|
支持 ICMP 实现 Ping 和 Traceroute 功能 |
||
|
支持 RMON |
||
|
支持 Service Chain |
||
|
支持安全启动（需使用支持安全启动的主控板） |
||
|
时间同步 |
支持 1588v2 |
|
|
支持同步以太 |
||
|
增值业务能力 |
支持 NAT 功能 |
|
|
支持 NetStream 功能 |
||
|
支持负载均衡功能 |
||
|
互通性 |
VBST 基于 VLAN 生成树协议（和 PVST/PVST+/RPVST 互通） |
|
|
LNP 链路类型协商协议（和 DTP 相似功能） |
||
|
VCMP VLAN 集中管理协议（和 VTP 相似功能） |
||
|
绿色节能 |
支持 802.3az 能效以太网 |
|
|
机箱尺寸 mm（宽× 深×高） |
442×517.4×175，4U |
442×517.4×441.7，10U |
|
机箱重量（空配） |
10kg |
15kg |
|
环境要求 |
工作温度：0-45℃ |
|
|
存储温度：-40°C～+70°C |
||
|
相对湿度：5%～95%（无凝露） |
||
|
工作电压 |
DC：–40V～–72V |
|
|
AC：90V～290V |
||

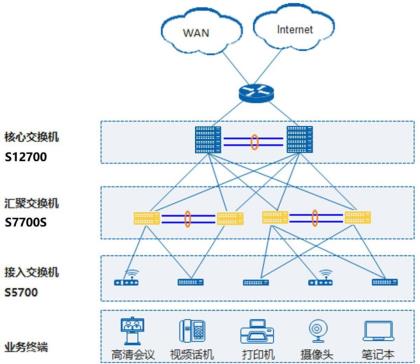

S7700S 智能路由交换机可以作为大型企业园区汇聚交换机设备，组建高可靠、业务易扩展、易管理的企业园区网络。
S7700S 智能路由交换机支持 OSPF、BGP、MPLS 全线速转发，可以作为中小型企业园区网络的核心设备。为中小企业园区提供高性价比、高可靠、多业务易部署的网络解决方案。
|
万兆以太网光接口板 |
版本 |
|
|
LSS7X48SX6S0 |
48端口万兆以太网光接口板(X6S,SFP+) |
|
|
LSS7X48SX6E0 |
48端口万兆以太网光接口板(X6E,SFP+) |
|
|
LSS7X16SA1E0 |
16端口万兆以太网光接口板(SC,SFP+) |
|
|
LSS7X32SA1E0 |
32端口万兆以太网光接口板(SC,SFP+) |
|
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
|
||
|
软件 |
|
|
ES0SSVFF7700 |
SVF功能授权 |
|
ES1SFIB128K0 |
X系列单板FIB资源授权-128K |
|
EH1SFIB512K0 |
X系列单板FIB资源授权-512K |
|
ES1SPPPOE4K0 |
PPPoE接入用户资源授权-4K(配合X系列单板使用) |
|
ES1SPPPOE8K0 |
PPPoE接入用户资源授权-8K(配合X系列单板使用) |
|
ES1SPPPOE16K |
PPPoE接入用户资源授权-16K(配合X系列单板使用) |
|
N1-QianKun-Modular-F-1Y |
N1云部署-乾坤网络云服务基础包,框式整机,每设备,1年 |
|
N1-QianKun-Modular-F-3Y |
N1云部署-乾坤网络云服务基础包,框式整机,每设备,3年 |
|
N1-S77-F-Lic |
N1-智简园区基础包，S77系列，每设备 |
|
N1-S77-F-SnS-1Y |
N1-智简园区基础包，S77系列，软件订阅与保障年费，每设备，1年 |
|
N1-S77-F-SnS-3Y |
N1-智简园区基础包，S77系列，软件订阅与保障年费，每设备，3年 |
|
N1-S77-F-SnS-5Y |
N1-智简园区基础包，S77系列，软件订阅与保障年费，每设备，5年 |
|
N1-S77-F-SnS-7Y |
N1-智简园区基础包，S77系列，软件订阅与保障年费，每设备，7年 |
|
N1-S77-F-SnS-10Y |
N1-智简园区基础包，S77系列，软件订阅与保障年费，每设备，10年 |
|
N1-S77-A-Lic |
N1-智简园区高级包，S77系列，每设备 |
|
N1-S77-A-SnS-1Y |
N1-智简园区高级包，S77系列，软件订阅与保障年费，每设备，1年 |
|
N1-S77-A-SnS-3Y |
N1-智简园区高级包，S77系列，软件订阅与保障年费，每设备，3年 |
|
N1-S77-A-SnS-5Y |
N1-智简园区高级包，S77系列，软件订阅与保障年费，每设备，5年 |
|
N1-S77-A-SnS-7Y |
N1-智简园区高级包，S77系列，软件订阅与保障年费，每设备，7年 |
|
N1-S77-A-SnS-10Y |
N1-智简园区高级包，S77系列，软件订阅与保障年费，每设备，10年 |
|
N1-S77-FToA-Lic |
N1-智简园区基础包升级到高级包，S77系列，每设备 |
|
N1-S77-FToA-SnS-1Y |
N1-智简园区基础包升级到高级包，S77系列，软件订阅与保障年费，每设备，1年 |
|
N1-S77-FToA-SnS-3Y |
N1-智简园区基础包升级到高级包，S77系列，软件订阅与保障年费，每设备，3年 |
|
N1-S77-FToA-SnS-5Y |
N1-智简园区基础包升级到高级包，S77系列，软件订阅与保障年费，每设备，5年 |
|
N1-S77-FToA-SnS-7Y |
N1-智简园区基础包升级到高级包，S77系列，软件订阅与保障年费，每设备，7年 |
|
N1-S77-FToA-SnS-10Y |
N1-智简园区基础包升级到高级包，S77系列，软件订阅与保障年费，每设备，10年 |
|
N1-AM-30-Lic |
N1-智简园区扩展包，接入管理，30个终端 |
|
N1-AM-30-SnS-1Y |
N1-智简园区扩展包，接入管理，软件订阅与保障年费，30个终端，1年 |
|
N1-AM-30-SnS-3Y |
N1-智简园区扩展包，接入管理，软件订阅与保障年费，30个终端，3年 |
|
N1-AM-30-SnS-5Y |
N1-智简园区扩展包，接入管理，软件订阅与保障年费，30个终端，5年 |
|
N1-AM-30-SnS-7Y |
N1-智简园区扩展包，接入管理，软件订阅与保障年费，30个终端，7年 |
|
软件 |
|
|
N1-AM-30-SnS-10Y |
N1-智简园区扩展包，接入管理，软件订阅与保障年费，30个终端，10年 |
|
N1-EPNP-30-Lic |
N1-智简园区扩展包，终端即插即用，30个终端 |
|
N1-EPNP-30-SnS-1Y |
N1-智简园区扩展包，终端即插即用，软件订阅与保障年费，30个终端，1年 |
|
N1-EPNP-30-SnS-3Y |
N1-智简园区扩展包，终端即插即用，软件订阅与保障年费，30个终端，3年 |
|
N1-EPNP-30-SnS-5Y |
N1-智简园区扩展包，终端即插即用，软件订阅与保障年费，30个终端，5年 |
|
N1-EPNP-30-SnS-7Y |
N1-智简园区扩展包，终端即插即用，软件订阅与保障年费，30个终端，7年 |
|
N1-EPNP-30-SnS-10Y |
N1-智简园区扩展包，终端即插即用，软件订阅与保障年费，30个终端，10年 |
|
N1-CTerminal-30-Lic |
N1-智简园区扩展包,音视频会议保障,30个会议终端 |
|
N1-CTerminal-30-SnS-1Y |
N1-智简园区扩展包,音视频会议保障,软件订阅与保障年费,30个会议终端,1年 |
|
N1-CTerminal-30-SnS-3Y |
N1-智简园区扩展包,音视频会议保障,软件订阅与保障年费,30个会议终端,3年 |
|
N1-CTerminal-30-SnS-5Y |
N1-智简园区扩展包,音视频会议保障,软件订阅与保障年费,30个会议终端,5年 |
|
N1-CTerminal-30-SnS-7Y |
N1-智简园区扩展包,音视频会议保障,软件订阅与保障年费,30个会议终端,7年 |
|
N1-CTerminal-30-SnS-10Y |
N1-智简园区扩展包,音视频会议保障,软件订阅与保障年费,30个会议终端,10年 |
|
N1-APP-X7MSwitch |
N1-智简园区扩展包，应用分析，X7系列框式交换机，每设备 |
|
N1-APP-X7MSwitch-SnS-1Y |
N1-智简园区扩展包，应用分析，X7系列框式交换机，软件订阅与保障年费，每设备，1年 |
|
N1-APP-X7MSwitch-SnS-3Y |
N1-智简园区扩展包，应用分析，X7系列框式交换机，软件订阅与保障年费，每设备，3年 |
|
N1-APP-X7MSwitch-SnS-5Y |
N1-智简园区扩展包，应用分析，X7系列框式交换机，软件订阅与保障年费，每设备，5年 |
|
N1-APP-X7MSwitch-SnS-7Y |
N1-智简园区扩展包，应用分析，X7系列框式交换机，软件订阅与保障年费，每设备，7年 |
|
N1-APP-X7MSwitch-SnS-10Y |
N1-智简园区扩展包，应用分析，X7系列框式交换机，软件订阅与保障年费，每设备，10年 |
